МОДЕЛЬ СЕТЕВОГО ВЗАИМОДЕЙСТВИЯ
При описании практически любого взаимодействия можно выделять различные уровни. Например, представьте себе, что двум людям, проживающим в разных населенных пунктах, необходимо обмениваться какой-либо информацией, и они используют для этого традиционный способ посылки писем. Уже во взаимодействии такого рода можно выделить несколько уровней:
-
уровень пользователей, обменивающихся письмами, и использующих для этой цели почтовую службу;
-
уровень почтовой службы, осуществляющей пересылку корреспонденции между почтовыми отделениями населенных пунктов и использующей для работы услуги транспортной сети;
-
уровень транспортной сети, обеспечивающий доставку грузов по путям сообщения между населенными пунктами;
-
уровень путей сообщения, обеспечивающий возможность физической доставки грузов между населенными пунктами.
В случае, если не существует прямых путей сообщения между населенными пунктами, к этой схеме между уровнями почтовой службы и транспортной сети добавляется еще один уровень – уровень отделений по перевозке почты, обеспечивающих правильную перегрузку почтовых отправлений на транспортных узлах, а также выбор альтернативных путей пересылки в случае выхода из строя транспортных линий.
Что такое уровни взаимодействия
Пример уровневого взаимодействия
Разделение процесса взаимодействия на уровни позволяет функционально изолировать различные средства, участвующие в этом процессе по принципу - "каждый занимается своим делом". Это позволяет обеспечить достаточную гибкость при расширении функциональности этих средств. Так, например, выделение уровня транспортной сети, позволяет при необходимости обеспечить транспортировку между населенными пунктами не только почтовых грузов, но и пассажиров, не требуя для этого перестройки путей сообщения. Выделение почтовой службы обеспечивает возможность пересылки не только писем, но и посылок, переводов и т.п., используя стандартные средства транспортной сети и опосредованно – существующие пути сообщения.
Взаимодействие в компьютерных сетях также можно описывать с помощью уровней. В настоящее время для этих целей широко используется так называемая модель взаимодействия открытых систем (Open Systems Interconnection, OSI).
В 1984 году Международной Организацией по Стандартизации (International Standard Organization, ISO) была разработана модель взаимодействия открытых систем (Open Systems Interconnection, OSI). Модель представляет собой международный стандарт для проектирования сетевых коммуникаций и предполагает уровневый подход к построению сетей. Каждый уровень модели обслуживает различные этапы процесса взаимодействия. Посредством деления на уровни сетевая модель OSI упрощает совместную работу оборудования и программного обеспечения. Модель OSI разделяет сетевые функции на семь уровней: прикладной, уровень представления, сессионный, транспортный, сетевой, канальный и физический.
Модель сетевого взаимодействия

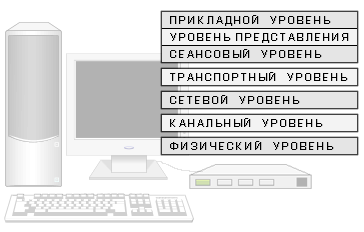

Уровни модели OSI
Основные принципы уровневого взаимодействия
При уровневой организации процесса взаимодействия должны соблюдаться следующие требования:
-
компоненты одного уровня одной системы могут взаимодействовать с компонентами только того же уровня другой системы;
-
в рамках одной системы компоненты какого-либо уровня могут взаимодействовать только с компонентами смежных (вышележащего и нижележащего) уровней.

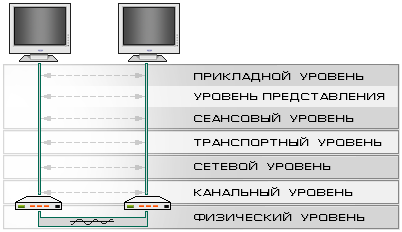

Порядок уровневого взаимодействия
Практическая реализация уровневого взаимодействия
На практике протоколы и интерфейсы регламентируют технические требования, предъявляемые к программным и аппаратным средствам. Программные (аппаратные) модули, предназначенные для обеспечения практического взаимодействия, определяемого тем или иным протоколом (или интерфейсом), обычно называют реализацией протокола (или интерфейса).
Хотя различные компоненты, относящиеся к различным уровням сетевой модели формально должны быть функционально независимыми друг от друга, при практической разработке протоколов такая независимость не всегда выдерживается. Это объясняется тем, что попытка добиться точного соответствия эталонной модели может привести к неэффективности работы программно-аппаратного обеспечения, реализующего протокол. В настоящее время наблюдается два типа отклонений, возникающих при реализации уровневого взаимодействия:
-
функции некоторых уровней могут объединяться одним протоколом и наоборот, – функции одного уровня могут делиться между различными протоколами;
-
функционирование протокола какого-либо уровня подразумевают использование только определенных протоколов нижележащего уровня.
Поэтому разработка практических методов сетевого взаимодействия, как правило, подразумевает разработку не отдельных протоколов, а целых наборов протоколов. Такие наборы обычно включают в себя протоколы, относящиеся к нескольким смежным уровням эталонной модели OSI, и называются стеками (или семействами, наборами) протоколов (protocol stack, protocol suite). Наиболее известным стеком протоколов, обеспечивающим взаимодействие в сети Интернет, является стек протоколов TCP/IP
Поскольку при реализации протоколов допускаются отклонения от эталонной модели, стеки протоколов могут предполагать собственную схему деления на уровни. В частности, стек протоколов TCP/IP разделяет весь процесс сетевого взаимодействия на четыре уровня. На предложенном ниже рисунке показано соответствие уровней модели OSI и уровней стека TCP/IP.
Соответствие уровней модели OSI и уровней стека TCP/IP
Набор правил, определяющих порядок взаимодействия средств, относящихся к одному и тому же уровню и функционирующих в разных системах, называется протоколом (protocol). Правила взаимодействия между собой средств, относящихся к смежным уровням и функционирующих в одной системе, называются интерфейсом (interface).
